Rebelcell Quick Connect Fishfinder for Outdoorbox

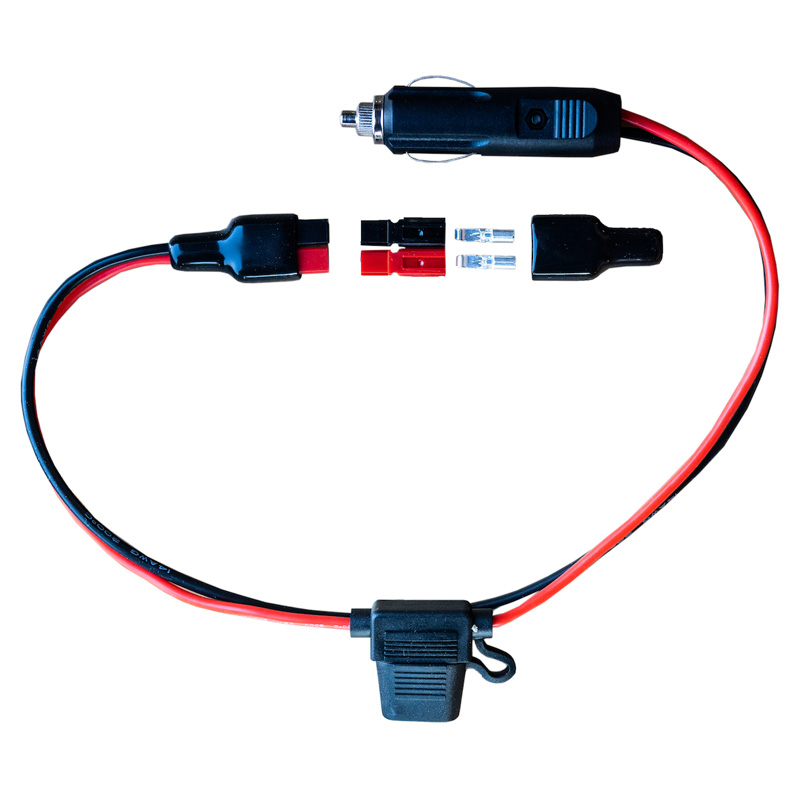

Quick Connect kabel met geïntegreerde 3A inline zekering voor een veilige ‘1-click’ verbinding tussen Rebelcell Outdoorbox en dieptemeter. Wordt aangesloten op de Outdoorbox via de sigarettenaanstekerplug en op uw dieptemeter via de ANEN PA-45 connector (1 extra ANEN PA-45 connector wordt meegeleverd voor uw apparatuur).

• 1 x 4mm2 aansluitkabels: ~ 40 cm lengte met sigarettenaanstekerplug en ANEN (rood/zwart) PA-45 connector
• Geïntegreerde 'in-line' 3A zekering + extra ANEN PA-45 connector voor uw apparatuur
• Veilige en veilige 1 klik verbinding tussen Outdoorbox en uw apparatuur

Instructies voor gebruik


1.
Sluit de sigarettenaanstekerplug aan op de 12V-aansluitingen van de Outdoorbox; de extra rood/zwarte ANEN-connector moet worden aangesloten op de bedrading van de visvinder.

2.
De zilverkleurige contactpunten van de ANEN-connector kunnen worden gekrompen (gebruik een AMP-krimptang voor niet-geïsoleerde kabelconnectoren). Na het krimpen moeten de contactpunten in de rode (voor +) of de zwarte (voor -) connector worden gestoken totdat ze “click”. De contactpunten zijn nu geborgd en kunnen niet worden losgekoppeld. Schuif de rode en zwarte delen op hun plaats met de zwarte doppen, en sluit ze aan op de corresponderende ANEN stekker op de Quick Connect FF kabel.

3.
Alleen te gebruiken met visvinders en andere geschikte 12V apparatuur met een maximale stroomafname van 10A (en gebruik een geschikte inline zekering, een 3A zekering is inbegrepen).
